Περιγραφή

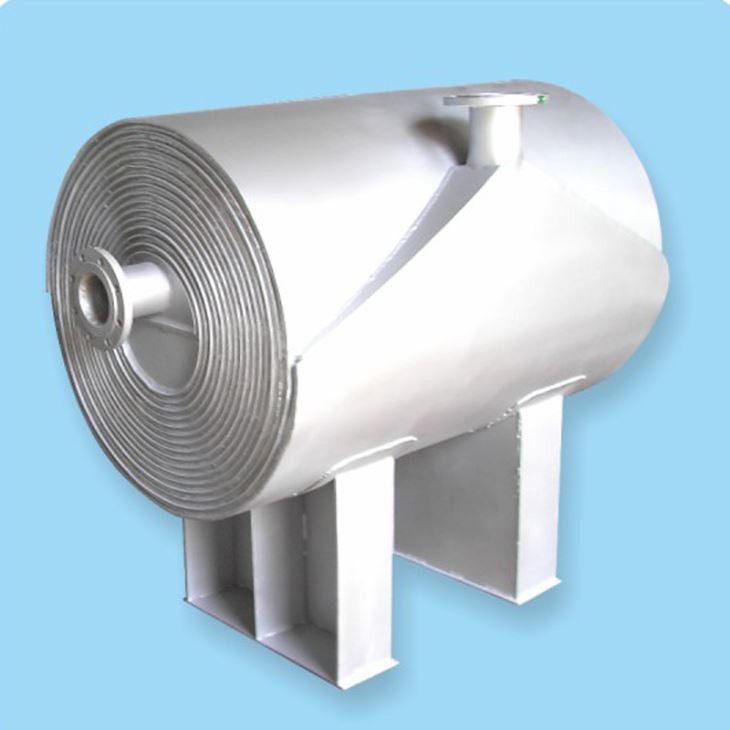

Ο εναλλάκτης θερμότητας σπειροειδούς πλάκας αποτελείται από δύο χαλύβδινα ελάσματα που σχηματίζουν δύο ομοιόμορφα σπειροειδή κανάλια όπου δύο μέσα μεταφοράς θερμότητας μπορούν να πραγματοποιήσουν πλήρη ροή αντίθετου ρεύματος και έτσι να ενισχύσουν ουσιαστικά την επίδραση της ανταλλαγής θερμότητας. Ο σωλήνας σύνδεσης στην κρούστα είναι διατμητικής δομής και χαρακτηρίζεται από μικρή τοπική αντίσταση. Καθώς η καμπυλότητα των σπειροειδών καναλιών είναι ομοιόμορφη, δεν υπάρχει μεγάλη διαχείριση της ροής ρευστού στον εξοπλισμό. Η συνολική αντίσταση είναι μικρή. Έτσι, είναι δυνατόν να γίνει ο εξοπλισμός που διαθέτει αρκετά υψηλή ικανότητα μεταφοράς θερμότητας αυξάνοντας το σχεδιαζόμενο ρυθμό ροής. Ο κατάλληλος τεχνικός υπολογισμός θα πρέπει να διεξάγεται κατά τη στιγμή της επιλογής εξοπλισμού, ώστε τα μέσα στα κανάλια να φτάνουν στην κατάσταση αναταράξεων. (Ο ρυθμός ροής του ρευστού είναι μεγαλύτερος από 1m / s και ο αέρας είναι γενικά μεγαλύτερος από 10m / s).
Χαρακτηριστικά
Υψηλή απόδοση μεταφοράς θερμότητας: Η απόδοση μεταφοράς θερμότητας του εναλλάκτη θερμότητας σπειροειδούς πλάκας είναι 1-3 φορές μεγαλύτερη από αυτή του εναλλάκτη θερμότητας κελύφους και σωλήνα. Ο μέγιστος συντελεστής μεταφοράς θερμότητας είναι μέχρι 3.300 W / (㎡k).
Αποτελεσματική ανάκτηση θερμικής ενέργειας χαμηλής θερμοκρασίας: Δύο μέσα μεταφοράς θερμότητας στον εξοπλισμό μπορούν να πραγματοποιήσουν τη μεταφορά θερμότητας μέσω μίας πλήρους ροής αντίθετου ρεύματος, εφαρμόζοντας τη μεταφορά θερμότητας με μικρή διαφορά θερμοκρασίας, την ανάκτηση της θερμότητας και την πλήρη εφαρμογή θερμικής ενέργειας χαμηλής θερμοκρασίας .
Ισχυρή λειτουργική αξιοπιστία: Τα δύο μη αφαιρούμενα κανάλια είναι συγκολλημένα για στεγανοποίηση, γεγονός που μπορεί να εξασφαλίσει ότι τα δύο μέσα δεν αναμειγνύονται μεταξύ τους.
Μικρή αντίσταση: Ο εναλλάκτης θερμότητας σπειροειδούς πλάκας μπορεί να επεξεργαστεί ατμό ή αέριο μεγάλου όγκου με σχετικά μικρή απώλεια πίεσης. Διαθέτει ικανότητα αυτοκαθαρισμού, καθώς η ροή των μέσων εκπέμπει σπειροειδώς και οδηγεί σε απομακρυσμένη πιθανότητα απόθεσης ακαθαρσιών. Μπορεί να καθαριστεί εύκολα με ατμό ή λάδι και επιτρέπει την εγκατάσταση συσκευής καθαρισμού. Καθώς το μέσον ρέει σε ένα μόνο κανάλι και ο επιτρεπόμενος ρυθμός ροής είναι υψηλότερος από αυτόν άλλων τύπων εναλλακτών θερμότητας.
Εφαρμογή
Ηλεκτρική θέρμανση
Συμπυκνωμένη ψύξη λυχνίας
Ψύξη ψύξης λαδιού
Ψύξη Oleum
Ψύξη με λιπαρά οξέα
Συμπύκνωση ατμού
