περιγραφή προϊόντος

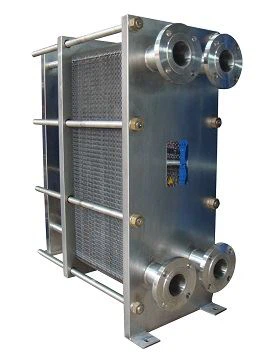

Ο πλακοειδής εναλλάκτης θερμότητας αποτελείται από σφραγισμένες και διαμορφωμένες κοίλες και κυρτές πλάκες από ανοξείδωτο χάλυβα. Τα κοίλα και κυρτά σχέδια μεταξύ των δύο γειτονικών πλακών σχηματίζουν έναν σχετικό συνδυασμό 180 μοιρών, έτσι οι κοίλες και οι κυρτές ράχες μεταξύ των δύο πλακών του εναλλάκτη θερμότητας πλάκας σχηματίζουν κλιμακωτά σημεία επαφής και τα σημεία επαφής συνδυάζονται με συγκόλληση κενού για να σχηματίσουν το υψηλό -Ανθεκτική στην πίεση δομή κλιμακωτής κυκλοφορίας του πλακοειδούς εναλλάκτη θερμότητας και αυτές οι δομές κλιμακωτής κυκλοφορίας κάνουν τα ζεστά και κρύα υγρά στον πλακοειδή εναλλάκτη θερμότητας να παράγουν ισχυρή τυρβώδη ροή και να επιτυγχάνουν υψηλή μεταφορά θερμότητας. Ο πλακοειδής εναλλάκτης θερμότητας αποτελείται από ένα σετ κυματοειδών μεταλλικών πλακών με τέσσερις γωνιακές οπές για να περάσουν τα δύο ρευστά μεταφοράς θερμότητας. Οι μεταλλικές πλάκες τοποθετούνται σε πλαίσιο με σταθερές πλάκες και κινητές πλάκες συμπίεσης στο πλάι και συσφίγγονται με μπουλόνια σύσφιξης. Οι πλάκες είναι εξοπλισμένες με στεγανοποιητικά παρεμβύσματα που σφραγίζουν τα κανάλια ρευστού και οδηγούν τα υγρά εναλλάξ στα αντίστοιχα κανάλια ροής τους για να σχηματίσουν την ανταλλαγή θερμότητας. Ο ρυθμός ροής, οι φυσικές ιδιότητες, η πτώση πίεσης και η διαφορά θερμοκρασίας του ρευστού καθορίζουν τον αριθμό και το μέγεθος των πλακών. Οι κυματοειδείς πλάκες όχι μόνο αυξάνουν το επίπεδο στροβιλισμού, αλλά σχηματίζουν επίσης πολλά σημεία στήριξης, τα οποία είναι επαρκή για να αντέξουν τη διαφορά πίεσης μεταξύ των μέσων. Μεταλλικές πλάκες και πλάκες συμπίεσης κινούμενων πλακών αναρτώνται από την επάνω ράβδο οδήγησης και τοποθετούνται από την κάτω ράβδο οδήγησης, ενώ τα άκρα της ράβδου στερεώνονται στους στύλους στήριξης.
Συνθήκες:
● Η θερμότητα μεταφέρεται πάντα από το ζεστό στο ψυχρό.
● Πρέπει πάντα να υπάρχει διαφορά θερμοκρασίας μεταξύ των μέσων.
● Η απώλεια θερμότητας από το θερμαντικό μέσο είναι ίση με τη θερμότητα που αποκτάται από το ψυχρό μέσο.
Σχεδιασμός και Επιλογές Υλικών
Για διάφορες εφαρμογές και απαιτήσεις, παρέχουμε πολλούς τύπους υλικού.
Εδώ είναι ένα απλό κοινό φύλλο υλικού για αναφορά.
Επιλογή Υλικού | ||
Υλικό πλάκας | SUS304, SUS316L, SMO254, Ti, Ni, Hastelloy |  |
| Υλικό φλάντζας | NBR, HNBR, EPDM, Viton/Flurorubber, Chloroprene, Σβηστρα ΣΙΛΙΚΟΝΗΣ |  |
| Υλικό πλαισίου | Ανθρακούχο ατσάλι, ανοξείδωτο ατσάλι |  |
| *Για συγκεκριμένες απαιτήσεις, επικοινωνήστε μαζί μας για επιβεβαίωση | ||
Εφαρμογές
Ανάκτηση απόβλητης θερμότητας
Φαγητό & Ποτό
Πετροχημική Βιομηχανία
Μεταλλευτική Βιομηχανία
Θέρμανση Νερού
Q & A
Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε επαγγελματίας κατασκευαστής που ειδικεύεται στον εναλλάκτη θερμότητας και στο δοχείο πίεσης. Και έχουμε δύο ώριμα εργοστάσια στην Κίνα.
Ε: Μπορείτε να κάνετε OEM και ODM;
Α: Ναι, το OEM και το ODM είναι και τα δύο αποδεκτά. Το υλικό, το χρώμα και ο τύπος είναι στην επιλογή σας.
Ε: Πότε μπορώ να πάρω την τιμή;
Α: Συνήθως αναφέρουμε εντός 24 ωρών αφότου λάβουμε την ερώτησή σας.
